Blok İgbt
Tahmini Teslimat: 27 Şubat - 3 Mart
Bugün saat 14:00'e kadar sipariş verirseniz aynı gün kargoya verilir
Blok İgbt
Ürün bilgileri hakkında hatalı veya eksik bilgi mi gördünüz?
Tip: IGBT güç modülü (module)

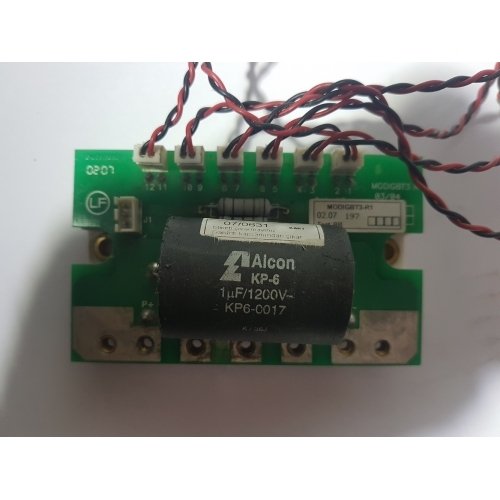

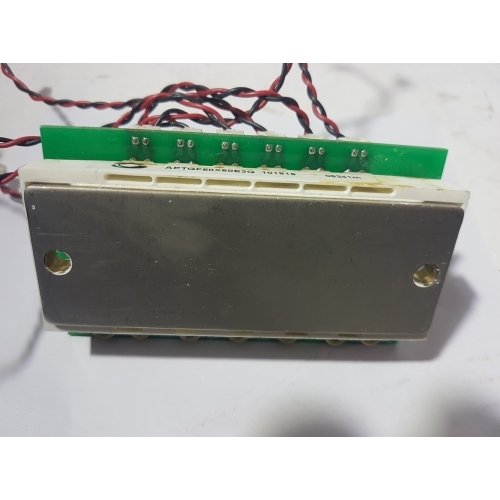

Model: APTGF50X60E2
Üretici / Marka: Advanced Power Technology (veya IGBT Module sınıfında tanımlanan ürün)
Kategori: Transistör – IGBT modüller
Bu modül, üç faz köprüsü yapılandırmasında kullanılmak üzere tasarlanmış bir IGBT modülüdür. “Three Phase Bridge” tipi modüller genellikle üç fazlı invertör gövdesi oluşturmak için altı adet IGBT ve altı adet diyot içerir.
⚡️ Elektriksel Özellikler
Nominal Ters Kollektör-Emiter Gerilimi (VCES): Yaklaşık 600 V – bu, modülün maksimum dayanabileceği gerilim seviyesidir.
Nominal Sürekli Akım (IC): Yaklaşık 50 A @ Tc (case sıcaklığında) – modül bu değere kadar sürekli akımı taşıyabilir.
IGBT Türü: NPT (Non-Punch Through) tipi – bu teknoloji düşük gerilim düşüşü ve düşük “tail current” ile çalışmaya uygundur, anahtarlama kayıplarını azaltır.
Anahtarlama Frekansı: ~50 kHz’e kadar çalışabilir (yüksek frekans uygulamaları için uygun).
🧱 Modülün Özellikleri
Bu modülün tipik özellikleri şunlardır:
✔ Düşük VCE(sat) → daha düşük güç kayıpları
✔ Yumuşak diyot geri toparlanması (soft recovery diodes) → daha düşük gerilim yansımaları
✔ Düşük sızıntı akımı ve yüksek avalanche dayanıklılığı
✔ Genellikle Kelvin emitter sürüş bağlantı noktaları ile kolay sürüş sağlar
✔ Düşük istenmeyen endüktans → yüksek hızlı anahtarlama avantajı
🛠️ Uygulama Alanları
Bu tip IGBT modülleri tipik olarak aşağıdaki uygulamalarda kullanılır:
🔹 Üç fazlı motor sürücü inverterleri
🔹 Endüstriyel güç konvertörleri
🔹 UPS (kesintisiz güç kaynakları)
🔹 Güç elektroniği sistemleri ve kontrol devreleri
